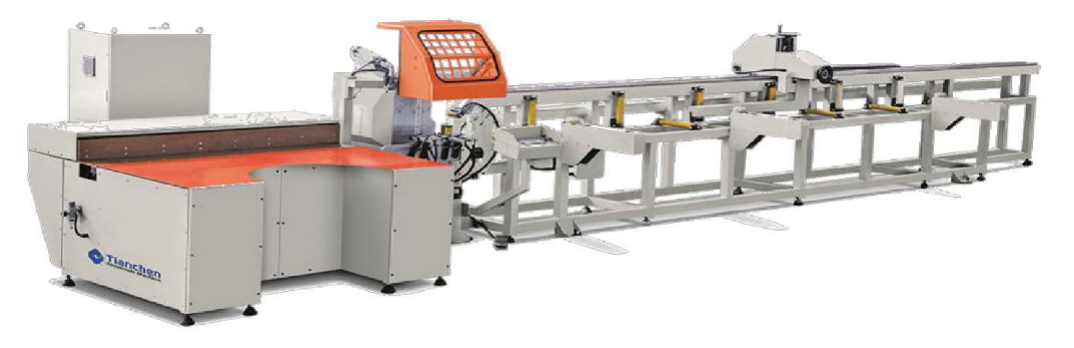

☆ 數控送料架由西門子伺服電機經減速機、齒輪齒條傳動，驅動機械手實現自動送料；夾料機械手可依據型材截面尺寸，可上、下、左、右調整；
☆ 角度擺動是由西門子伺服電機（帶剎車）直聯消隙減速機驅動鑄鋁鋸頭箱體旋轉，定位準確，可完成 45o到 157.5o之間任意角切割；
☆ 大功率意大利進口電機直聯鋸片；
☆ 鋸片進給采用氣液阻尼缸傳動，出鋸方式為杠桿擺動式；
☆ 一次輸入要切割的長度和數量，可完成自動送料、自動定尺以及連續切割。
☆ 自動運行與手動調試兩種模式，操作簡便；
☆ 機頭出鋸兩側布置氣缸夾緊型材，切割安全、可靠；夾緊治具保證同時滿足多種鋁型材，并且夾緊時保證型材不變形，以保證切割精度；
☆ 配有開合鋸罩，保證操作人員安全和工作環境；
☆ 配置鋸片噴霧冷卻裝置保證切割工件的表面質量；
☆ 直線導軌副保證送料機構運動平穩及精度；
☆ SMC氣動控制元件功耗低，對系統無干擾；
☆ 鋸頭左側設置側推出料平臺，便于自動送料切割時成品的輸出；
☆ 上料臺及出料架輥輪均為包膠（聚氨酯）輥輪，防止型材劃傷；
☆ 設備配置鋁屑吸塵器。
☆ 鋸片規格：Φ600×Φ30×4.4,Z=144；
☆ 鋸切電機功率：4.6kW；鋸片轉速：2800 r/min；
☆ 送料最大長度：6500mm ；
☆ 鋸切角度：45°～157.5° ，鋸切角度誤差：±5′
☆ 切割精度：±0.20mm；
☆ 鋸切45o角時，最大切割型材截面尺寸：170×170mm（寬×高）
☆ 鋸切90o角時，最大切割型材截面尺寸：170×240mm（寬×高）
☆ 設備功率：10KW
☆ 設備外形尺寸：12000×1700×1800mm? ?設備重量：5500KG
主要元器件配置
☆ 數控系統：西門子
☆ 鋸切電機：意大利SEIMEC
☆ 氣動元件：日本SMC
☆ 觸摸屏：西門子
☆ 直線導軌：臺灣HIWIN/PMI/ABBA
☆ 減速機：韓國SEJINiGB
☆ 低壓電器：西門子
☆ 鋸片：日本和源
