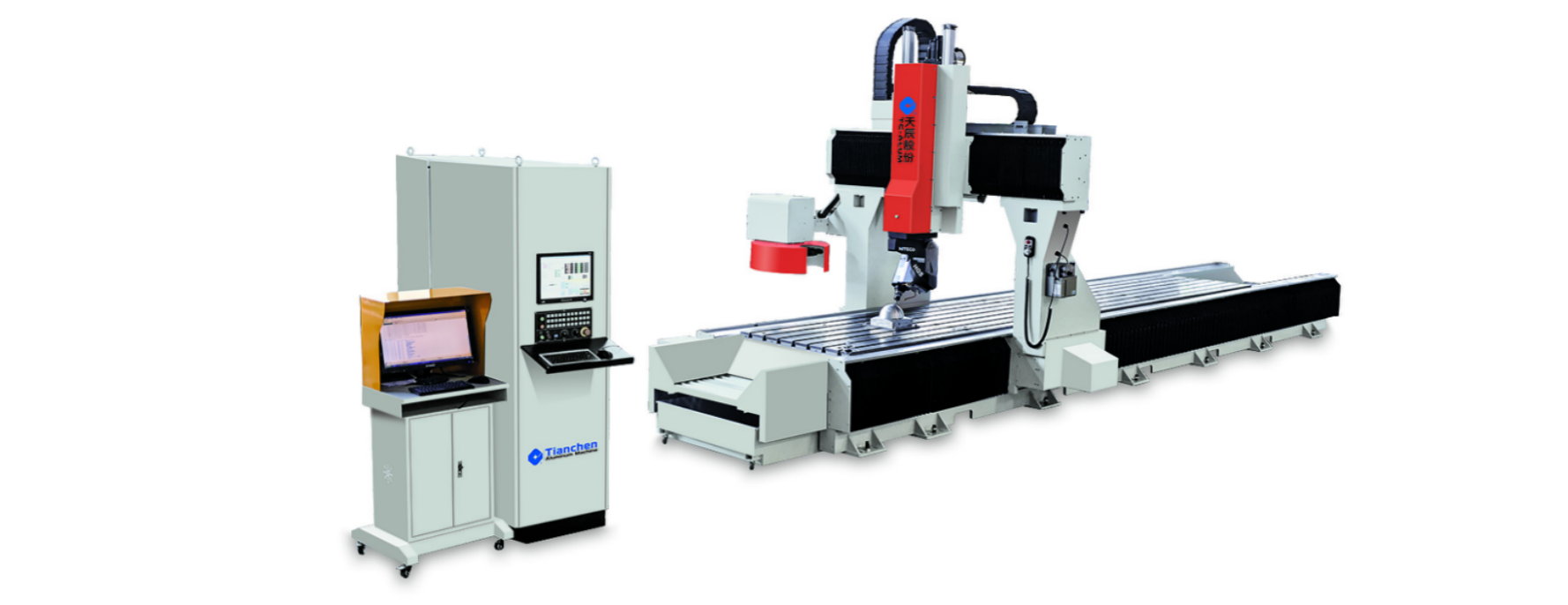

五軸數控龍門加工中心-LGZW6512型
LGZW6512型
設備特點


一、設備技術特點:

1,采用具有五軸五聯動功能的數控雙擺頭,可以完成5面體的銑、鏜、鉆、攻螺紋和鋸切等工序內容的加工;

2,適用于對各類車輛、軌道交通、及各種工業鋁材的三維空間五軸聯動加工,可以完成各種鋁型材上的孔、槽及輪廓形狀等工藝內容;

3,采用進口高精度的雙擺頭,并配有大功率、高轉速的電主軸,主軸頭內錐孔為HSK63F接口,具備較高的單位時間內的金屬切削量;

4,采用進口高品質數控系統,具有良好的用戶操作界面,可以完成復雜的五軸聯動加工,可以實現RTCP控制(五軸加工)功能,所有CNC都配有CANOPEN總線通訊方式;

5,工作臺采用高強度鑄鐵件,床身、橫梁、溜板、滑枕等關鍵結構件均采用鋼板焊接件,運用有限元分析進行了分析計算,保證最優的質量剛度比和優良的靜態及動態性能和熱態性能,鑄鐵工作臺面設有標準T形槽,可以方便的定位安裝各種工裝夾具及工件;

6,采用工作臺固定龍門移動式結構布局;

7,X、Y、Z三方向均采用進口高剛性直線滾動導軌,X軸采用雙邊同步驅動技術,齒輪齒條傳動方式,Y、Z軸采用雙螺母預緊滾珠絲杠傳動方式,X、Y、Z、B、C五軸均配有大扭矩伺服電機及位置測量反饋裝置,保證了機床具有高的啟動加速特性;

8,設有電主軸的水循環冷卻系統、進給傳動的自動潤滑系統及刀具的冷卻噴霧系統,確保機床的可靠運轉和精度穩定性;

9,配置12工位旋轉刀具庫,自動換刀;

10,配置對刀儀,可以自動完成刀具的長度確定,并與程序對應更新;

11,配置有安全防護裝置,確保操作者的人身安全。

12,主要加工精度

重復定位精度:? ? ?±0.03mm

定位精度:? ? ? ?±0.05mm

表面粗糙度:? ? ?Ra6.3μm

鉆銑垂直度:? ? ?0.1/100mm

圓度:? ? ? ? ? ? 0.1/100mm





二、設備主要規格參數:?

項 ???目

單 位

規 ????格

工作臺面積(長×寬)

mm×mm

6500×1200

T型槽

mm

7×22H7

工件臺面距地面高度

Mm

735

主軸錐孔/刀柄規格

No

HSK63F

主軸電機功率(s1/s6)

kW

15/17

主軸最大輸出扭矩

N.m

13.5

主軸最高轉速

r/min

18000

X/Y/Z軸移動范圍

mm

6500/1520/600

主軸頭端面至工作臺面距離

mm

0~600

B軸擺動范圍


±185 o

C軸旋轉范圍


±320o

加工

范圍

X向:立/臥(不含刀具)

mm

6500/6400

Y向:立/臥

mm

1200

Z向:立/臥(不含刀具)

mm

600/560

進

X/Y/Z快速移動速度

m/min

50/30/20

X/Y/Z軸進給電機扭矩

N.m

18.6×2/11.5/11.5

B/C軸旋轉速度

o /s

166.7 /191.7

B/C軸最大連續輸出扭矩

N.m

320/670

刀庫

刀庫容量

12

刀具長度

mm

150

?

氣源壓力

kgf/cm2

6~7

用氣量

L/min

240

電器總容量

kVA

50

機床凈重

kg

13500
